公称通径：DN40~100mm
公称压力：PN1.0~1.6MPa
合用温度：0~80℃（如必要 ，可达200℃）
法兰尺度：GB/T17241.6、GB/T9113
试验尺度：GB/T 13927、API598
一、产品介绍：

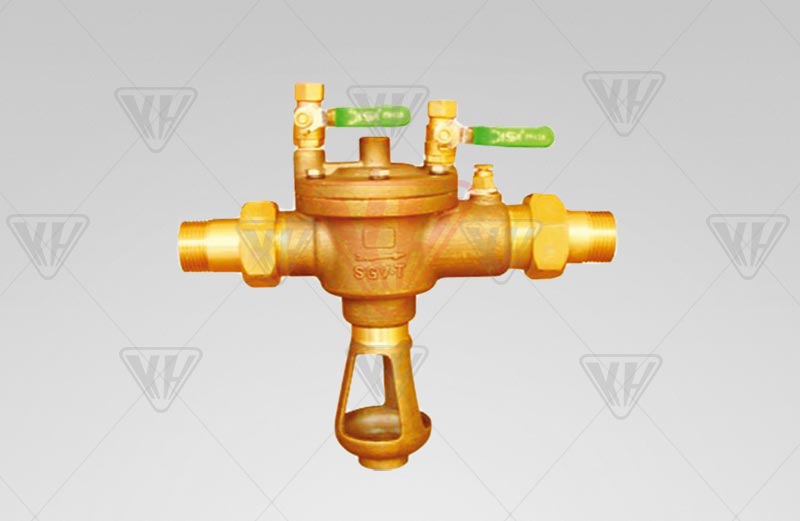

HS11X-16T丝口倒流预防器是检建管路和断电时 ，自来水也时时中断 ，一旦供电复原 ，自来水则变得又黄又脏 ，这是由于在断水过程中 ，从消防管路、无人居住的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致。为了让居民喝上洁净水 ，倒流预防器这一装置能有效阻止上述情况下脏水倒灌的产生 ，既保障了居民饮水安全 ，又可节约水资源。据中国构筑尺度设计院介绍 ，建设部已订正有关国度尺度 ，在构筑供水管路上都要装置“倒流预防器”。
二、产品的结构：
倒流预防器是由两级止回系统及一个排水泄压系统组成。排水泄压系统上腔与第一级止回系统进口端衔接。
第一、二级止回系统重要由阀体、进水口接头、阀瓣、密封垫、弹簧等组成。
排水泄压系统重要由阀盖、膜片、阀芯、密封垫、排水口、弹簧、空气隔阻器等组成 ，空气隔阻器出口必须接至排水管网或下水路中。
三、工作道理：
倒流预防器是在二级止回系统增设一个排水泄压装置 ，这样即便二级止回密封同时粉碎 ，其也能起到预防回流传染的作用。其工作道理：
1. 正常供水：
a.
清洁市政生涯水从第一级止回系统经过排水器到第二级止回系统出口向用户供水 ，第一级止回系统进口高压水进入排水隔阂上腔 ，而隔阂下腔与第一级止回阀出口（第二级止回阀进口）相通 ，由于其存在肯定的压差ΔP1=0.035MPa ，推动阀瓣下移 ，排水器关关 ，倒流预防器正常供水；
b. 当阀后管路无用户 ，水静止。如进口压力维持不变 ，其前后存在压差 ，排水器仍呈关关状态 ，如进口压力降落 ，中央腔和阀前压差ΔP1≤0.022MPa时 ，则排水器节造弹簧推开阀芯 ，打开排水器让中央腔排水 ，使ΔP1维持在0.035MPa。
2. 密封失灵时：
a.
倒流预防器之后管网压力升高 ，超过阀前进口压力时 ，如第二止回阀密封无缺无渗漏 ，高压水不会倒流 ，排水器隔阂高低维持原来压差 ，排水器关关 ，不泄压。当第二级止回阀密封粉碎产生渗漏 ，第二级止回阀之前压力升高 ，造成排水器隔阂高低压差减幼 ，排水器打开 ，排水泄压；此时 ，如第一级止回阀同时密封粉碎 ，由于第二级止回阀倒流回的高压水已泄压减压 ，故不会倒流回第一级止回阀。
b. 当阀后压力高于阀前压力时 ，如供水压力不休降落 ，则排水器隔阂上部压力降落 ，平部署水器节造弹簧推动阀芯打开排水器排水。当进口压力降落至零或负压时 ，排水器齐全打开 ，水排出 ，空气从排水器进入真空腔 ，从而预防产生虹吸倒流景象。
3. 本阀开启压力≤0.07MPa ，规范划定在0.06～0.1MPa领域内 ，进水口止回阀工作压差为0.035MPa。
重要表形及装置尺寸：
|
规格 DN(mm) |
总长 |
进出水管径(in) |
排水口管径(in) |
沉量(kg) |
|
DN15 |
169 |
1/2 |
1/2 |
1.2 |
|
DN20 |
172 |
3/4 |
1/2 |
1.4 |
|
DN25 |
236 |
1 |
1/2 |
3.5 |
|
DN32 |
321 |
11/4 |
3/4 |
7 |
|
DN40 |
321 |
11/2 |
3/4 |
7 |
|
DN50 |
321 |
2 |
1 |
10 |
